油品管道金屬軟管的選型和安裝注意事項
2017-7-20 21:17:04點擊：
金屬軟管在石化行業得到廣泛應用，但在應用中也存在一些問題，主要是由于軟管長度的選擇和安裝不當造成的。軟管長度過長，會引起系統的不穩定，增加流體阻力、增加機械損傷及振動等問題；軟管長度過短，就達不到補償、減振、消噪的目的。所以，確定金屬軟管長度是首要工作。此外，還應綜合考慮以下因素：介質的性質，操作溫度，操作壓力，連接管道的公稱直徑，場地類別，連接方式，位移方式等。

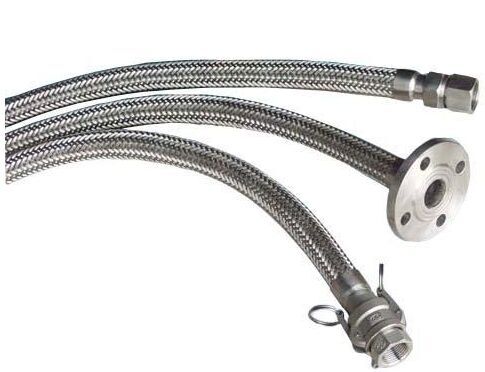

金屬軟管安裝型式
由于金屬軟管主要吸收系統產生的橫向、軸向位移， 除了安裝時保證金屬軟管的自由度，還可以通過管道的布置來吸收，常見的配管方式有兩種，L型（見圖2）和Z型安裝（見圖3）。L型安裝較常見，整體布局整潔美觀，減少了管道長度，降低流體阻力，但管道所產生的軸向應力將作用在金屬軟管和儲罐管嘴上， 這樣縮短了軟管、閥門的使用壽命，同時也會損壞管嘴，造成油品泄漏。Z型安裝雖增加了管道長度和彎頭數量，但管系的軸向位移可以由其自身吸收，減少對金屬軟管和管嘴的軸向應力，延長使用壽命，也有利于管系的穩定。
從安全角度和使用壽命角度考慮，Z型安裝優于L型，所以在平面位置允許的情況下優先選
擇Z 型安裝。
金屬軟管的安裝注意事項
文章來源：油品儲罐管道金屬軟管的選型和安裝 戴慶 （中集安瑞科南京揚子石化設計工程有限責任公司， 江蘇南京210048）http://www.yg-tube.com/news/html/?602.html

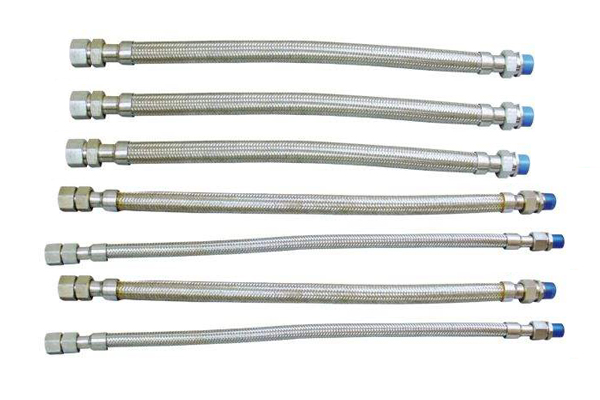

金屬軟管安裝型式
金屬軟管正確安裝是確保其性能充分發揮的重要環節。金屬軟管通常安裝在罐進出口管道根部閥之后，金屬軟管之后也有閥門，使儲罐與管道直接形成軟連接，便于金屬軟管的檢修和更換。金屬軟管在自然狀態下補償軸向位移能力有限，當安裝長度等于自然長度時，必然不能承受強大的軸向拉伸而產生斷裂， 從而導致管路泄漏。因此金屬軟管的安裝長度要小于自然長度，以保證一定的自由度。

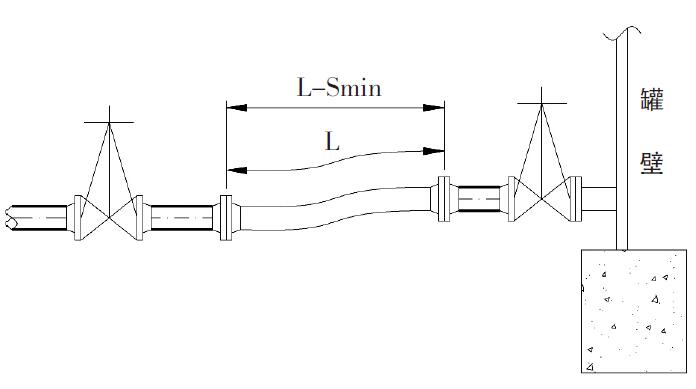

金屬軟管安裝示意圖
由于金屬軟管主要吸收系統產生的橫向、軸向位移， 除了安裝時保證金屬軟管的自由度，還可以通過管道的布置來吸收，常見的配管方式有兩種，L型（見圖2）和Z型安裝（見圖3）。L型安裝較常見，整體布局整潔美觀，減少了管道長度，降低流體阻力，但管道所產生的軸向應力將作用在金屬軟管和儲罐管嘴上， 這樣縮短了軟管、閥門的使用壽命，同時也會損壞管嘴，造成油品泄漏。Z型安裝雖增加了管道長度和彎頭數量，但管系的軸向位移可以由其自身吸收，減少對金屬軟管和管嘴的軸向應力，延長使用壽命，也有利于管系的穩定。
從安全角度和使用壽命角度考慮，Z型安裝優于L型，所以在平面位置允許的情況下優先選
擇Z 型安裝。
金屬軟管的安裝注意事項
（1）安裝前必須對金屬軟管進行檢查，發現問題及時消除；
（2）在吊裝過程中，要有防止金屬軟管損傷的措施；
（3）金屬軟管后應加裝短接管，以補償軟管空檔尺寸的偏差；
（4） 應盡量選用鋼帶網套編制的金屬軟管。因為它的自振頻率高，一般在20～30 Hz，遠大于7Hz，軟管和儲罐產生共振的可能性極小；
（5）安裝時，不得強行拉壓扭轉，不得砸敲金屬軟管，不應采用強緊法蘭螺栓的辦法來消除安裝偏差；
（6）金屬軟管上不得設置任何托架或支撐；
（7）金屬軟管距地面或平臺的高度應大于其橫向位移補償量；
（8）對有保溫保冷要求的管線，不得影響金屬軟管的正常工作。
文章來源：油品儲罐管道金屬軟管的選型和安裝 戴慶 （中集安瑞科南京揚子石化設計工程有限責任公司， 江蘇南京210048）http://www.yg-tube.com/news/html/?602.html
